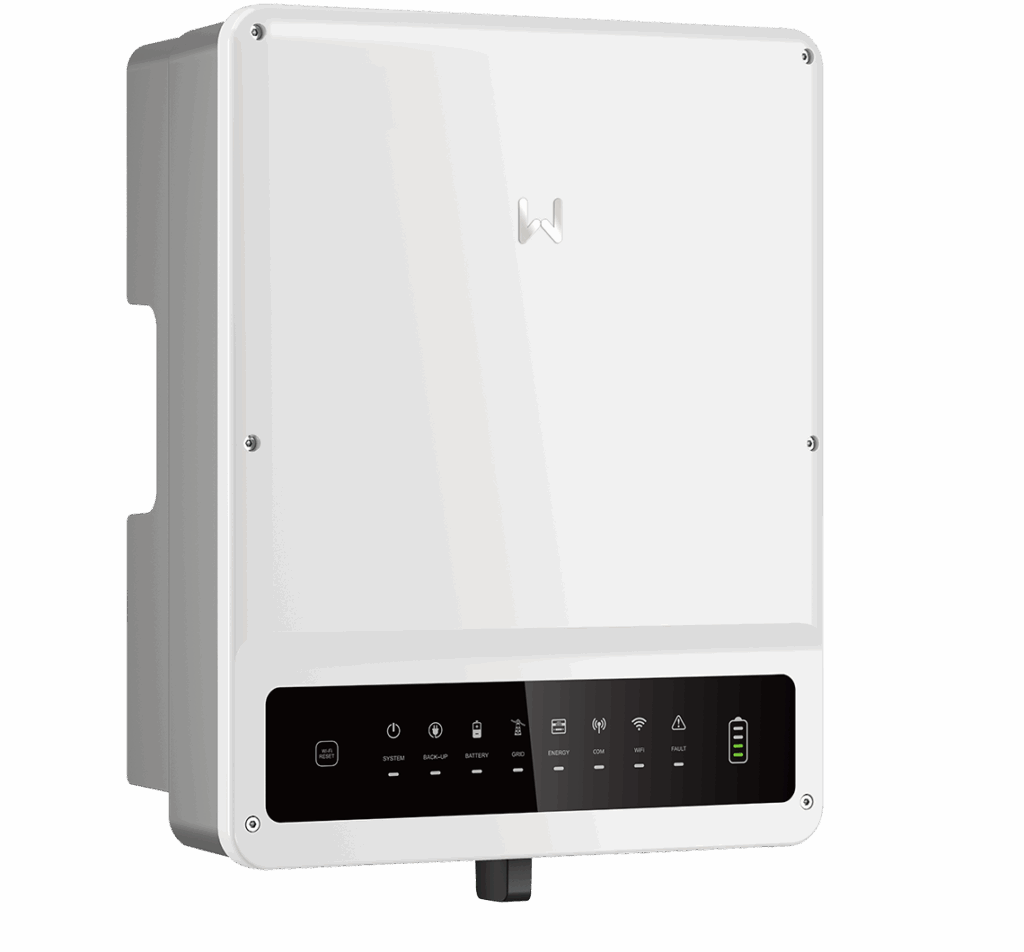

GoodWe GW10KN-ET Plus+ (16A) 10000VA
Výkonný trojfázový hybridný menič zo série ET Plus+ je navrhnutý pre moderné fotovoltické systémy s vysokými nárokmi na spoľahlivosť a flexibilitu. Je vybavený dvoma nezávislými MPPT vstupmi s vysokým prúdovým zaťažením (16 A), vďaka čomu je ideálny pre nové generácie FV panelov.
Kľúčové vlastnosti
Kompatibilita s vysokonapäťovými batériami
Asymetrický výkon – vhodný pre domácnosti aj firmy
Zálohovanie v reálnom čase (UPS funkcia) – pri výpadku siete prechádza do ostrovného režimu v priebehu milisekúnd
Dva výstupy
Prvý výstup pre bežnú prevádzku domácnosti
Druhý výstup pre zálohované spotrebiče (napájané aj počas výpadku siete)
Pokročilé funkcie
Možnosť bezprietokovej prevádzky – žiadna dodávka do distribučnej siete
Wi-Fi monitoring v cene – sledujte výkon systému a stav batérií online
Nabíjanie batérií aj zo siete (AC) – striedač funguje aj bez pripojenej batérie
Účinnosť
Maximálna účinnosť: 98,2 %
EURO účinnosť: viac ako 97,5 %
Účinnosť MPPT regulácie: až 99,9 %
Zabudované ochrany
Ostrovná ochrana
Ochrana proti prepólovaniu (FV vstup aj batéria)
Detekcia izolačného odporu
Ochrana proti únikovému a nadprúdovému prúdu
Ochrana proti skratu
Ochrana proti výstupnému prepätiu
Vstupné parametre
Max. vstupný výkon z FV: 15 000 W
Max. DC vstupné napätie: 1000 V
Rozsah MPPT: 200 ~ 850 V
Štartovacie napätie: 180 V
Menovité DC vstupné napätie: 620 V
Max. jednosmerný prúd: 16 A / 16 A
Max. skratový prúd: 21,2 A / 21,2 A
Počet MPP trackerov: 2
Počet stringov na MPPT: 1
Špecifikácia batérie
Typ batérie: Li-Ion
Nominálne napätie batérie: 500 V
Rozsah napätia batérie: 180 ~ 600 V
Max. nabíjací prúd: 25 A
Max. vybíjací prúd: 25 A
Nabíjací systém pre Li-Ion Auto-adaptačné s BMS
Informácie o AC výstupe (sieť)
Menovitý AC výkon do rozvodnej siete: 10 000 VA
Max. zdanlivý výstupný výkon do rozvodnej siete: 11 000 VA
Max. zdanlivý príkon z rozvodnej siete: 15 000 VA
Menovité výstupný napätie: 400/380 V, 3L / N / PE
Menovitá výstupná frekvencia: 50/60 Hz
Max. prúdový výstup AC do rozvodnej siete: 16,5 A
Max. príkon AC z rozvodnej siete: 22,7 A
THDi menej ako 3%
Účinník 0,8 kapacitné - 0,8 induktívne
Pripojenie k sieti trojfázové
Informácie o AC výstupe (back-up)
Max. zdanlivý výstupný výkon: 10 000 VA
Špičkový zdanlivý výkon: 16 500 VA, 60 sek
Max. výstupný prúd: 16,5 A
Menovité výstupné napätie: 400/380 V
Menovitá výstupná frekvencia: 50/60 Hz
THDv menej ako 3%
Všeobecné informácie
Rozmery: 415x516x180 mm
Hmotnosť: 24 kg
Montáž: Držiak pre upevnenie na stenu
Rozsah okolitých teplôt: -35 ~ 60 °C (viac ako 45C degraduje)
Pomerná vlhkosť: 0 ~ 95%
Maximálna nadm. výška pre prevádzku: 4000 m (viac ako 3000m degraduje)
Stupeň ochrany: IP66
Topológia: Bez transformátora
Straty v režime standby: menej ako 15W
Chladenie: Prirodzene, vzduchom
Displej: LED a APP
Komunikácia: Wi-Fi; RS485 alebo Ethernet
Batéria Pylontech Force H3
Batéria Pylontech Force H3 predstavuje najnovšiu generáciu vysokonapäťového úložného systému od spoločnosti Pylontech. Využíva vysokonapäťové LFP moduly s kapacitou 5,12 kWh a jej nová konštrukcia umožňuje rýchle a jednoduché prepojenie modulov, čo výrazne šetrí čas pri inštalácii.
Systém podporuje paralelné zapojenie viacerých batériových veží, čo prináša vysokú mieru flexibility pri návrhu a škálovaní úložného riešenia. Force H3 je ideálny pre inštalácie, kde sú rozhodujúce možnosti rozšírenia kapacity, vysoký výkon, úspora priestoru a dlhá životnosť vďaka veľkému počtu nabíjacích cyklov.
Technické parametre batérie :
Kapacita batérie: 10,24 kWh
Využiteľná kapacita batérie: 9,69 kWh
DoD: 95%
Technológia fosfátu lítia a železa (LFP)
Menovité napätie 204,8 V
Nabíjací/vybíjací prúd: 50 A
Maximálny nabíjací/vybíjací prúd (15 min): 55 A
Hmotnosť: 92 kg
Stupeň ochrany: IP 55
Rozmery: 540x350x530 mm (š/v/h)
Výhody batérie :
Jednoduchá inštalácia - Plug & Play
10-ročná záruka - životnosť > 8000 cyklov
Stupeň krytia IP55
Možnosť paralelného pripojenia
Nabíjanie/vybíjanie do 1C
Kompatibilita :
(5-10 kW): GoodWe ET Plus/BT
Obsah balenia
1x BMS FC1000-50S
2x batériový modul FH10050
Fotovoltické panely JINKO Tiger Neo
JINKO Tiger Neo N-Type 480W Black Frame je fotovoltický panel s najnovšou technológiou článkov N-type TopCon ponúka najlepší pomer ceny a výkonu.
Vďaka vysokému výkonu zaberie menej priestoru, a technológia Half-cell® dodá vyšší výkon pri čiastočnom zatienení. Certifikovaná odolnost proti vetru 2400Pa a proti snehu 5400Pa. 30 rokov záruka výrobcu na lineárny výkon (nízka degradácia s ročnou mierou degradácie iba 0,4 % počas 30 rokov po prvom roku).
Farba rámu: čierna
Hmotnosť : 24,2 kg
Kábel: MC4
Maximálne systémové napätie VDC: 1500
Menovitý výkon Wp: 480
Počet článkov: 120
Stupeň ochrany: 1: STUPEŇ OCHRANY: IP68
Typ: Monokryštalické, monofarebné
Účinnosť : 22,24 %
Rozmery : 1903 x 1134 x 30 mm
